Обычная макетная плата. Удобная и практичная. была куплена для прототипирования схем с Arduino Nano или отдельными микроконтроллерами. В отличие от более распространенного белого варианта, данная плата сделана из прозрачного пластика. На практике это ничего не дает, но за лишние несколько центов выглядит немного интереснее.
Плата может стыковаться с другими такими же платами, для этого есть соответствующие пазы и выпуклости, причем на всех сторонах. Плата уже состоит из трех разделяемых частей - центральной и двух боковых, размеченных для питания.
Вот так выглядит простейшая схема с Arduino и питанием от одной литиевой батарейки:
Проводки можно купить отдельно, либо сделать самому. Я забыл заказать нужные провода с платой, поэтому решил сделать их сам из подручных средств, и получилось неплохо.

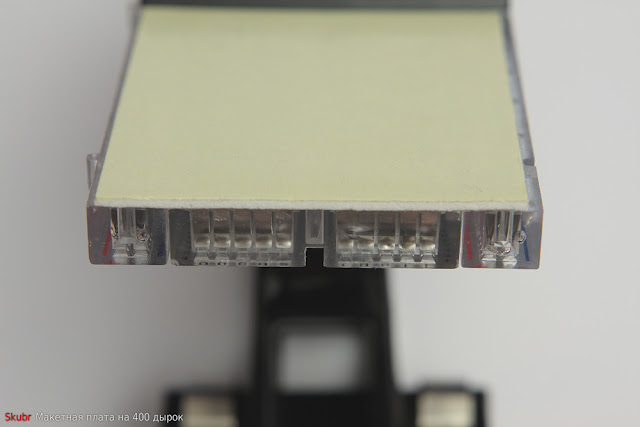

Снизу платы приклеен двухсторонний скотч. То, что когда-нибудь он действительно здесь понадобится, очень сомнительно, здесь нужна скорее платформа с цепким основанием или ножками. На удачу в том же заказе пришел клей-герметик, свойства которого хорошо подходят для создания самодельных цепких ножек, что я и сделал.
Теперь плата отлично держится на столе.
К недостаткам макетной платы можно отнести малое количество проводников при довольно больших размерах (85 мм * 55 мм * 10 мм), особенно когда половину занимает плата Arduino. Но свою цену (порядка 90р.) вполне оправдывает. Платка эта может очень сильно помочь начинающим или лентяям.
